Lézeres gravírozó – vágó – és jelölőberendezések

MG380 Hybrid

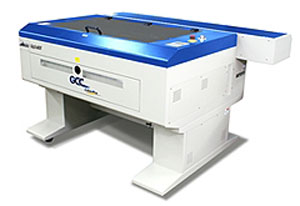

GCC LaserPro MG380 Hybrid lézeres gravírozó és vágógép

A GCC egyik legnépszerűbb modelljére, a Mercury alapjaira épített síkágyas kialakítású berendezés. Ez a rendkívűl kedvező árú, gép jó választás lehet azok számára, akik finom gravírozási munkákat és erős vágást szeretnének megoldani, és szeretnék a beszerzés költségeit minimalizálni.

A 960 x 610 mm-es munkaterület még jobban kihasználható az elöl hátul nyitható munkatér ajtóknak köszönhetően, melyek lehetővé teszik munkadarabok áttolását, ezzel tágítva a gép határait.

A berendezésbe két lézerforrás került beépítésre, egy kis teljesítményű, gravírozáshoz megfelelő RF gerjesztésű CO2 lézer és egy nagy teljesítményű, vágáshoz megfelelő DC gerjesztésű CO2 lézer. Ezáltal alacsony áron juthatunk egy olyan géphez, mely egyesíti az RF CO2 lézerforrások kiváló gravírozási képességeit és a DC CO2 lézerforrások nagy vágási teljesítményét. A GCC ezt a modelljét is felszerelte a felsőkategóriás Spirit gépcsalád kezelőfelületével. A munkatérbe többféle opcionális kiegészítőket is lehet behelyezni.

A kezelés a felhasználóbarát kijelzőnek és gomboknak, – valamint a jól megszerkesztett meghajtó programnak köszönhetően nagyon egyszerű. Csak a CorelDRAW programot kell alaposan ismerni, hogy kiaknázhassuk a gépben rejlő lehetőségeket.



  • Tulajdonságok
  • Opcionális kiegészítők
  • Műszaki adatok
  • Online katalógus
  • Árak

Lézerforrás:

RF CO2 lézerforrás, 10.600nm, és

DC CO2 lézerforrás, 10.600nm

Lézerforrásokról bővebben

Gépkialakítás:

Síkágyas gép

.

Gépkialakításokról bővebben

Funkció:

Gravírozó és vágógép

.

Gépek funkciójáról bővebben


Autofókusz - X

Autofókusz
Az autofókusz szonda segítségével egyetlen gombnyomással egy adott tárgy felületére fókuszálhatunk. A gép pont abba a magasságba mozgatja a tárgyasztalt, hogy a ráhelyezett tárgy felülete a fókuszlencse által fókuszált lézersugár nyaláb fókuszpontjának magasságába essen. Természetesen van lehetőség kézi asztalmagasság állításra is.


Drag and Engrave

Drag & Engrave funkció
A fókuszkocsi és a híd kézzel bárhová mozgatható. Ha a vörös pozícionáló lézer segítségével a kocsit és a hidat egy kívánt pontra húzzuk és a meghajtó programban a relatív vagy a center pozícionálást választjuk, akkor a gép ettől a ponttól kezd el gravírozni, vagy a gravírozás középpontja lesz ez a pont. Ennél egyszerűbb nem is lehetne. Természetesen lehetőség van abszolút pozícionálásra is.


Nullpont beállítás

Többféle pozícionálási mód
A vezérlő programból könnyedén lehet kiválasztani a legmegfelelőbb pozícionálási módot. Lehet alkalmazni abszolút pozícionálást, egzakt nullpont eltolást, vagy a gép Drag & Engrave funkciójának kihasználásával relatív vagy center pozícionálást.


SmartCenterTM

SmartCenter funkció
Egy tárgy felületének középpontját automatikusan meghatározza a gép, ha előtte a Drag & Engrave funkció segítségével ráállunk a tárgy négy jellegzetes szélsőpontjára. Nem kell méricskélni és jelölni, nem kell saccolni.


DC szervó motorok - Venus

DC Szervomotorok
A motorok által nyújtott nagy gyorsulás és lassulás termelékeny munkavégzést eredményez. A nagyon finom zárthurkú szabályozás is hozzájárul a kiváló minőségű munkavégzéshez.


3D és bélyegző üzemmód

3D és vállképzés funkció
A több paraméterrel szabályozható vállképzésnek köszönhetően automatikusan lehet a polimeres bélyegzőkészítés során kialakuló vállal teljesen azonos ferde támasztóvállat kialakítani lézergravírozással. Így könnyedén lehet bélyegző gumikat készíteni, akár 4pt betűmérettel is.
A 3D funkcióval egy szürkeárnyalatos vezérlőkép segítségével domborműveket lehet készíteni. (A vezérlőkép elkészítéséhez valamilyen, erre alkalmas program szükséges, például: Type3D.)


Egységes felhasználóbarát kezelőfelület - X

Felhasználóbarát kezelőfelület
Ma már minden LaserPro modell a felső kategóriás Spirit gépcsalád kezelőfelületével van felszerelve.
A kijelzőn minden munkaparaméter egyszerre látszik. A menürendszer logikus felépítésű. A legtöbb funkciónak dedikált gombja van, így nem kell a menüben keresgélni. Bizonyos, munkavégzéstől függő funkciók pedig a négy funkciógombbal érhetőek el azonnal.


Nyitható első hátsó ajtó - X

Nyitható első és hátsó munkatér ajtó
Az ajtók nyitásával a munkakamra méreténél hosszabb tárgyakat is be/át lehet tolni a munkatérbe. Szintén hasznos ez a kialakítás, ha nagyon hosszú tekercses anyagokat kell megmunkálni.


Kulcsos kapcsoló és vészleállító - X

Kulcsos kapcsoló és vészleállító
A gép csak a kulcsos kapcsoló elfordítása után üzemel, így üzemi környezetben megakadályozható, hogy a gépet olyanok használják, akik nincsenek annak kezelésére betanítva, és esetleg balesetet szenvedjenek. Szintén hasznos ez a funkció, ha a gépet hobbi célra vásárolják meg, és gyerekek is vannak a családban.
A gép tetejére épített vészleállítóval bármilyen probléma esetén azonnal le lehet állítani a lézerforrás és a mozgatórendszer működését.


RF és DC CO2 lézerforrások

RF + DC gerjesztésű CO2 lézerforrás
Az MG sorozat gépeibe két lézerforrás van beépítve, egy RF gerjesztésű a gravírozáshoz és egy DC gerjesztésű a vágáshoz. A két lézerforrás között automatikus a váltás.


Pexi vágási él

Vastag anyagok vágása
Az MG sorozat gépei vágáshoz 100W DC gerjesztésű CO2 lézerforrással vannak felszerelve. Így lehetőség van vastag anyagok termelékeny vágására úgy, hogy a vágási él sima és kiváló minőségű maradjon.


ROSH_pbfree

RoHS megfelelőség
A GCC, mint felelősségteljes gyártó, mindig is elkötelezett híve volt a környezet megóvásának. Ezért az általa gyártott berendezések teljesen megfelelnek az Európai Parlament 2002/95/EC, veszélyes anyagok korlátozásáról szoló direktívájának (RoHS: Restriction of Hazardous Substances).

Vissza az elejére

Méhsejtes vágóasztal

Méhsejtes vágólap
A munkaasztalra helyezhető méhsejt szerkezetű vágólappal a vágási munkák minősége javítható. A nagyon vékony élekről nem verődik vissza a lézersugár, így nem olvad, barnul a vágott lemez alja. Ráadásul a keletkezett égéstermékek lefelé való elvezetését is segíti a vágólap kialakítása.


SmartBox

SmartBox TM (Szabadalmaztatott)
A vágódoboz aljába szabadon áthelyezhető támasztó lemezek illeszthetőek. Ezeket úgy kell elhelyezni, hogy a rájuk fektetett vágandó anyag megmaradó és kieső részét is megtámasszák, de ne kerüljenek a vágás útvonalába. Ezzel még a méhsejtes vágólapon való vágásnál is tökéletesebb vágási él érhető el. A vágódobozból lefelé is el van szívva az égésgáz.


SmartAirTM

SmartAir TM fúvó csőr
A fókuszkocsi alján egy rövid fúvócsőr található minden LaserPro síkágyas gép esetén. Ez jól alkalmazható a legtöbb esetben. A hosszabb SmartAir TM csőrre akkor van szükség, ha közvetlenül a fókuszpont közelébe kell levegőt, vagy drága védőgázt fújni.


Forgató berendezés

Forgató berendezés
Az Y tengely működését átvevő R tengely segítségével forgástestek felületére lehet gravírozni, vagy vékony falú hengeres tárgyakat palást mentén vágni. Maximum 180 mm átmérőjű, 450mm hosszú, legfeljebb 7 kg tömegű tárgyakat lehet a forgató berendezéssel megfogni.


AAS-Contour

AAS kontúrvágó
A grafikával előrenyomott médiák esetén rendszeres probléma a nyomtatás mérettorzulása, ami miatt lehetetlen a precíz kontúrvágás. Amennyiben az AAS rendszerrel a nyomtatási képre pozícionáló jeleket helyezünk, így nyomtatjuk / nyomtattatjuk a médiát, akkor a gép ezen pozícionáló jelek alapján automatikusan méret és pozíciókorrekciót hajt végre, és ez alapján végzi a vágást. Figyelem! A munkaterület lecsökken X irányban 130 mm-rel, Y irányban 50 mm-rel.


printszerver

Printszerver
Azok számára ideális választás, akik több számítógépről is szeretnék hálózaton keresztül használni ugyanazt a gravírozógépet, és/vagy hosszú adatkábelre van szükségük.


SmartMemoryTM

SmartMemory TM
A gép vezérlőpaneljére csatlakoztatható memória modulon tárolhatunk munkákat a gép kikapcsolása után is. Így például egy több napon keresztül, sokszor ismétlendő munkát (nagy szériás gravírozás) elég csak egyszer a gépre tölteni, az kikapcsolás után is megmarad, másnap már a számítógépre sincs szükség, csak a memóriából ismételni a munkát.
Azoknak, akiknek több LaserPro gravírozógépük van, bármelyik gépükre csatlakoztathatják a memória modult a benne tárolt munkákkal.


SmartGuard

SmartGuard TM
Az infravörös érzékelő azonnal leállítja a gép működését, ha a minimálisnál nagyobb lángképződést észlel. Ezzel a kiegészítővel még biztonságosabbá tehető a gravírozás és a vágás, különösen a plexi vágás.


Kompresszor

Kompresszor
A halk, gondozásmentes kompresszor elegendő levegőt szolgáltat a gép légbefúvás rendszerének használatához, mely segítségével megakadályozható a lángképződés, elfújható a munkapontból a por, és hosszabb ideig tisztán tartható a fókuszlencse alja.


Elszívó

Elszívó berendezés
Minden CO2 lézerforrással felszerelt gép esetén szükség van a munkakamrából a keletkezett égéstermékek elszívására. Kínálatunkban többféle elszívó és szűrőberendezés szerepel a legkisebbtől a nagy erős vágógépeket kiszolgáló modellekig.

Vissza az elejére

Figyelmeztetés! A GCC fenntartja magának a jogot, hogy a gépek specifikációját bármikor, előzetes értesítés nélkül megváltoztassa, ezért a táblázatban szereplő adatok tájékoztató jellegűek. Továbbá a legnagyobb körültekintésünk ellenére is előfordulhatnak gépelési hibák. Ezért komoly érdeklődés esetén, kérjük, kérdezzen rá a sarkalatos adatok helyességére!

Modell

MG380 Hybrid

Választható lézerforrások, és a gép tápellátása
Választható lézerforrások 12, 25W, RF gerjesztésű, zárt CO2 lézerforrás, 10.600nm hullámhossz, és
100W, DC gerjesztésű, zárt CO2 lézerforrás, 10.600nm hullámhossz
Hűtési rendszer Vízhűtés, kétkörös vízhűtővel, 15° – 40° környezeti hőmérséklet mellett
Tápellátás 100 – 240 V / 50 Hz váltakozó feszültség
Maximális teljesítményfelvétel 2200 – 2640 W, lézerforrástól függően
Méretek
Munkaterület X: 960 mm / Y: 610 mm
Asztal méret X: 1085 mm / Y: 750 mm
A behelyezhető legnagyobb munkadarab Minden ajtó zárva – X: 1041 mm / Y: 635 mm / Z: 165 mm
Első/hátsó ajtó nyitva – X: 1041 mm / Y: tetszőleges / Z: 165 mm
A gép méretei Szélesség: 1800 mm / mélység: 1092 mm / magasság: 1017 mm
Mozgatási rendszer és kontrol
Motorok X, Y tengely: DC szervo motorok, Z tengely: léptető motor
X – tengely maximális sebessége 1 m/s
Lézererő kontrol 0,1 – 100%, 16 színhez rendelhető beállítás
Sebesség kontrol 0,1 – 100%, 16 színhez rendelhető beállítás
Felbontás 125, 250, 300, 500, 600, 1000 dpi
Pontosság jobb mint 0,254 mm a teljes munkaterületen vagy 0,1% az elmozduláshoz viszonyítva
Felszereltség és jellemzők
Fókusz lencse Alapfelszereltség: 2″, rendelhető: 1.5″, 2.5″, 4″
Z – tengely beállítás Automatikus vagy kézi fókuszálás
Számítógépes kapcsolat LPT vagy USB
Memória 32 MB
Kijelző 4 soros LCD panel: aktuális fájlnév, munkaidő, lézererő, sebesség, beállítások, diagnosztika, stb.
Munkakamra lézerbiztonsági osztálya Class 2, a folyamatosan működő pozicionálást segítő vörös lézerpointer miatt
Alapfelszereltség Automatikus fókusz, pointer, légbefúvás, 3D és bélyegző készítő üzemmód
Választható kiegészítők Méhsejtes vágólap, SmartBox TM, SmartAir TM fúvócsőr, Forgató berendezés, AAS, Printszerver, SmartMemory TM, SmartGuard TM, Kompresszor, Elszívó és szűrő berendezés
Elszívó csonk o100 mm



Vissza az elejére

A katalógus pdf formátumú. Gombra kattintva új lapon nyílik meg, lementeni pedig a jobb klikk / mentés másként… lehetőséggel lehet, megnyitás és új ablak felugrása nélkül.

GCC LaserPro MG380 Hybrid online katalógus


Figyelem! A táblázatban feltüntetett listaárak tájékoztató jellegűek, nem minősülnek hivatalos árajánlatnak! Fenntartjuk a tévedés jogát!A forint árak az Euro árfolyamának változásával változhatnak, az Euro árak a gyártó esetleges árváltoztatásáig érvényesek. A gépek forint árai tartalmazzák a szállítási költséget is. A kiegészítők árai csak a géppel együtt szállítva érvényesek, külön rendelve az ár a szállítási költséggel növekszik.

Érvényes 2019. 06.-tól, 329 Ft/€ árfolyamig

Gép árai Ár, szállítással együtt
MG380 Hybrid, 12W RF CO2, 10.600nm – Synrad + 100W DC CO2, 10.600nm – Raci, vízhűtéses € 18.496 6.085 eFt + ÁFA
MG380 Hybrid, 25W RF CO2, 10.600nm – Synrad + 100W DC CO2, 10.600nm – Raci, vízhűtéses € 21.640 7.119 eFt + ÁFA
Leggyakrabban megvásárolt kiegészítők árai Ár, géppel együtt szállítva
Forgató berendezés € 805 264 eFt + ÁFA
Vágórács € 508 167 eFt + ÁFA
Kompresszor € 297 97 eFt + ÁFA



Vissza az elejére
