Lézeres gravírozó – vágó – és jelölőberendezések

T500

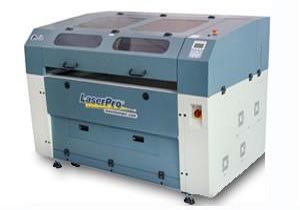

GCC LaserPro GaiaII lézeres vágó és gravírozógép

Nagyon erős, nagyméretű síkágyas vágógép ideális választás lehet azok számára, akik főként vágni szeretnének. A gép képes moderált sebességű gravírozásra is kiváló minőségben.

A hatalmas 1300 x 916 mm-es munkaterület még jobban kihasználható azzal, hogy a munkakamra eleje és hátulja nyitott, így kényelmesen lehet nagyméretű munkadarabokat áttolni.

A berendezésbe RF gerjesztésű CO2 lézer van beépítve. A GCC ezt a modelljét is felszerelte a felsőkategóriás Spirit gépcsalád kezelőfelületével. A munkatérbe többféle választható kiegészítő is behelyezhető.

A kezelés a felhasználóbarát kijelzőnek és gomboknak – valamint a jól megszerkesztett meghajtó programnak – köszönhetően nagyon egyszerű. Csak a CorelDRAW programot kell alaposan ismerni, hogy kiaknázhassuk a gépben rejlő lehetőségeket.



  • Tulajdonságok
  • Opcionális kiegészítők
  • Műszaki adatok
  • Online katalógus
  • Árak

Lézerforrás:

RF CO2 lézerforrás, 10.600nm

Lézerforrásokról bővebben

Gépkialakítás:

Síkágyas gép

Gépkialakításokról bővebben

Funkció:

Vágó és gravírozógép

Gépek funkciójáról bővebben


Drag and Engrave

Drag & Engrave funkció
A fókuszkocsi és a híd kézzel bárhová mozgatható. Ha a vörös pozícionáló lézer segítségével a kocsit és a hidat egy kívánt pontra húzzuk és a meghajtó programban a relatív vagy a center pozícionálást választjuk, akkor a gép ettől a ponttól kezd el gravírozni, vagy a gravírozás középpontja lesz ez a pont. Ennél egyszerűbb nem is lehetne. Természetesen lehetőség van abszolút pozícionálásra is.


Nullpont beállítás

Többféle pozícionálási mód
A vezérlő programból könnyedén lehet kiválasztani a legmegfelelőbb pozícionálási módot. Lehet alkalmazni abszolút pozícionálást, egzakt nullpont eltolást, vagy a gép Drag & Engrave funkciójának kihasználásával relatív vagy center pozícionálást.


SmartCenterTM

SmartCenter funkció
Egy tárgy felületének középpontját automatikusan meghatározza a gép, ha előtte a Drag & Engrave funkció segítségével ráállunk a tárgy négy jellegzetes szélsőpontjára. Nem kell méricskélni és jelölni, nem kell saccolni.


3D és bélyegző üzemmód

Kiváló gravírozási képességek, 3D és vállképzés funkció
A gép nagy mérete ellenére is precíz gravírozásra képes, a rendkívül merev X hídnak, és az RF lézerforrásnak köszönhetően, legyen szó apró betűkről vagy fényképről.
A több paraméterrel szabályozható vállképzés lehetővé teszi akár bélyegzőgumi készítését, vagy vésésszerű gravírozás kialakítását.
A 3D funkcióval egy szürkeárnyalatos vezérlőkép segítségével domborműveket lehet készíteni. (A vezérlőkép elkészítéséhez valamilyen, erre alkalmas program szükséges, például: Type3D.)


AC Szervó motorok - Gaia

AC szervo motorok
A fókuszkocsit és a hidat nagy nyomatékú AC szervo motorok mozgatják, miáltal nagy pálya menti gyorsulás érhető el, ami nagy termelékenységet eredményez.


Egységes felhasználóbarát kezelőfelület

Felhasználóbarát kezelőfelület
Ma már minden LaserPro modell a felső kategóriás Spirit gépcsalád kezelőfelületével van felszerelve.
A kijelzőn minden munkaparaméter egyszerre látszik. A menürendszer logikus felépítésű. A legtöbb funkciónak dedikált gombja van, így nem kell a menüben keresgélni. Bizonyos, munkavégzéstől függő funkciók pedig a négy funkciógombbal érhetőek el azonnal.


Merev mozgatórendszer - Gaia

Könnyű hídkialakítás
Mivel a gép X hídja hosszú, így szükség volt egy nagyon könnyű, mégis merev hídkialakításra. Ezáltal a sugármenet mindig stabil, még a nagy gyorsulásoknál is, amit az AC szervo motorok biztosítanak.


SmartPoint pozícionáló - Gaia

SmartPoint pozícionáló fények (Szabadalmaztatott)
A négy darab szabadon állítható vörös fényű lézer pointerrel fixen ki lehet jelölni például négy sarokpontot, ahová a munkadarab sarkainak kell kerülnie. Ezáltal könnyen lehet sablon készítés nélkül is munkadarabokat pozícionálni nagy szériák esetén is.


Késes vágóasztal - Gaia

Késélű vágórudak
A kézzel, szerszám nélkül szabadon áthelyezhető késél keresztmetszetű vágórudakra lehet fektetni a munkadarabokat, vagy az opcionálisan megvásárolható méhsejt kialakítású vágólapot. A vágórudak kialakítása megakadályozza a lézersugár visszaverődését, továbbá biztosítja a kivágott részek lehullását a gyűjtőbe.


QuickAlign sugármenet állítás - Gaia

QuickAlign távvezérlő (Szabadalmaztatott)
Egy ekkora gép esetén a legmerevebb váz és hídkialakítás esetén is szükség van a sugármenet időnkénti ellenőrzésére, esetleg finom korrekciójára. Azonban ezt egy ember már csak körülményesen lassan tudná megoldani. Ebben segít a távvezérlő, amivel könnyedén lehet a lézerforrást vezérelni.


Szétnyitható burkolat - Gaia

SmartLid szétnyitható burkolat
Az oldalfalak lenyithatóak, valamint a felső munkatér ajtó első része felnyitható, így könnyedén lehet a gépet takarítani, vagy munkadarabokat precízen pozícionálni. A lézerforrás kikapcsol, ha az ajtók nyitva vannak, nem kell aggódni egy véletlen balesettől.


Munkatér LED világítás - Gaia

LED munkatér világítás
Az oldalfalakon és a hátfalon körbe LED világítás van elhelyezve, így a teljes munkatér meg van világítva anélkül, hogy a kezelőt elvakítaná.


Nyitott első hátsó munkatér

Munkadarab átcsúsztatás
A gép elején és hátulján nyílás található, amin keresztül extrém hosszú, maximum 26mm vastag munkadarabokat is át lehet tolni.


Vészleállító

Vészleállító
A gép tetejére épített vészleállítóval bármilyen probléma esetén azonnal le lehet állítani a lézerforrás és a mozgatórendszer működését.


RF CO2 lézerforrások

DC gerjesztésű CO2 lézerforrás
Az X sorozat gépeibe kiváló minőségű üvegcsöves lézerforrások kerülnek beépítésre. Ezért nem véletlen, hogy a GCC 12 hónap garanciát vállal rájuk.


Pexi vágási él

Vastag anyagok vágása
A60 – 200W RF gerjesztésű CO2 lézerforrással lehetőség van vastag anyagok termelékeny vágására úgy, hogy a vágási él sima és kiváló minőségű maradjon.


ROSH_pbfree

RoHS megfelelőség
A GCC, mint felelősségteljes gyártó, mindig is elkötelezett híve volt a környezet megóvásának. Ezért az általa gyártott berendezések teljesen megfelelnek az Európai Parlament 2002/95/EC, veszélyes anyagok korlátozásáról szoló direktívájának (RoHS: Restriction of Hazardous Substances).

Vissza az elejére

Méhsejtes vágóasztal

Méhsejtes vágólap
A munkaasztalra helyezhető méhsejt szerkezetű vágólappal a vágási munkák minősége javítható. A nagyon vékony élekről nem verődik vissza a lézersugár, így nem olvad, barnul a vágott lemez alja. Ráadásul a keletkezett égéstermékek lefelé való elvezetését is segíti a vágólap kialakítása.


távtartó kit

Távtartó kit
A késélű vágórudakra rögzíthető távtartókkal elemelhető a munkadarab, így teljesen megszüntethető a lézersugár visszaverődése. (A távtartók hasonlóan alkalmazhatóak, mint a SmartBox aljára tűzhető távtartók.)


AAS-Contour

AAS kontúrvágó
A grafikával előrenyomott médiák esetén rendszeres probléma a nyomtatás mérettorzulása, ami miatt lehetetlen a precíz kontúrvágás. Amennyiben az AAS rendszerrel a nyomtatási képre pozícionáló jeleket helyezünk, így nyomtatjuk / nyomtattatjuk a médiát, akkor a gép ezen pozícionáló jelek alapján automatikusan méret és pozíciókorrekciót hajt végre, és ez alapján végzi a vágást. Figyelm! A munkaterület lecsökken X irányban 130 mm-rel, Y irányban 50 mm-rel.


G-Cut szoftver

G-Cut program
A program több, a professzionális vágást segítő funkciót biztosít, például be/kivezető szakaszok hozzáadása, szabad anyagfelületen a vágás legoptimálisabb elrendezése, stb.


printszerver

Printszerver
Azok számára ideális választás, akik több számítógépről is szeretnék hálózaton keresztül használni ugyanazt a gravírozógépet, és/vagy hosszú adatkábelre van szükségük.


SmartMemoryTM

SmartMemory TM
A gép vezérlőpaneljére csatlakoztatható memória modulon tárolhatunk munkákat a gép kikapcsolása után is. Így például egy több napon keresztül, sokszor ismétlendő munkát (nagy szériás gravírozás) elég csak egyszer a gépre tölteni, az kikapcsolás után is megmarad, másnap már a számítógépre sincs szükség, csak a memóriából ismételni a munkát.
Azoknak, akiknek több LaserPro gravírozógépük van, bármelyik gépükre csatlakoztathatják a memória modult a benne tárolt munkákkal.


SmartGuard

SmartGuard TM
Az infravörös érzékelő azonnal leállítja a gép működését, ha a minimálisnál nagyobb lángképződést észlel. Ezzel a kiegészítővel még biztonságosabbá tehető a gravírozás és a vágás, különösen a plexi vágás.


Kompresszor

Kompresszor
A halk, gondozásmentes kompresszor elegendő levegőt szolgáltat a gép légbefúvás rendszerének használatához, mely segítségével megakadályozható a lángképződés, elfújható a munkapontból a por, és hosszabb ideig tisztán tartható a fókuszlencse alja.


Elszívó

Elszívó berendezés
Minden CO2 lézerforrással felszerelt gép esetén szükség van a munkakamrából a keletkezett égéstermékek elszívására. Kínálatunkban többféle elszívó és szűrőberendezés szerepel a legkisebbtől a nagy erős vágógépeket kiszolgáló modellekig.

Vissza az elejére

Figyelmeztetés! A GCC fenntartja magának a jogot, hogy a gépek specifikációját bármikor, előzetes értesítés nélkül megváltoztassa, ezért a táblázatban szereplő adatok tájékoztató jellegűek. Továbbá a legnagyobb körültekintésünk ellenére is előfordulhatnak gépelési hibák. Ezért komoly érdeklődés esetén, kérjük, kérdezzen rá a sarkalatos adatok helyességére!

Modell

T500

Választható lézerforrások, és a gép tápellátása
Választható lézerforrások 60, 80, 100, 150, 200W, RF gerjesztésű, zárt CO2 lézerforrás, 10.600nm hullámhossz
Hűtési rendszer 60, 80, 100W: Léghűtés, 15° – 30° környezeti hőmérséklet mellett
150, 200W: Vízhűtés, kétkörös vízhűtővel, 15° – 40° környezeti hőmérséklet mellett
Tápellátás 100 – 240 V / 50 Hz váltakozó feszültség
Maximális teljesítményfelvétel 3300 – 4400 W, lézerforrástól függően
Méretek
Munkaterület X: 1300 mm / Y: 916 mm
A behelyezhető legnagyobb munkadarab Alapesetben – X: 1346 mm / Y: 916 mm / Z: 58 mm
Áttolható: – X: 1346 mm / Y: tetszőleges / Z: 25mm
Behelyezett méhsejtes vágólap esetén – X: 1240 mm / Y: 818 mm / Z: 25 mm
A gép méretei Szélesség: 1820 mm / mélység: 1250 mm / magasság: 1330 mm
Mozgatási rendszer és kontrol
Motorok X, Y tengely: AC szervo motorok
XY – tengely maximális sebessége 1 m/s
Lézererő kontrol 0,1 – 100%, 16 színhez rendelhető beállítás
Sebesség kontrol 0,1 – 100%, 16 színhez rendelhető beállítás
Felbontás 125, 250, 300, 500, 600, 1000 dpi
Pontosság jobb mint 0,254 mm a teljes munkaterületen vagy 0,1% az elmozduláshoz viszonyítva
Felszereltség és jellemzők
Fókusz lencse Alapfelszereltség: 4″, rendelhető: 2″
Z – tengely beállítás Kézi fókuszálás, és vágórúd áthelyezés
Számítógépes kapcsolat LPT vagy USB
Memória 32 MB
Kijelző 4 soros LCD panel: aktuális fájlnév, munkaidő, lézererő, sebesség, beállítások, diagnosztika, stb.
Munkakamra lézerbiztonsági osztálya Class 2, a folyamatosan működő pozicionálást segítő vörös lézerpointer miatt
Alapfelszereltség Pointer, légbefúvás
Választható kiegészítők Méhsejtes vágólap, AAS, G-Cut szoftver, Printszerver, SmartMemory TM, SmartGuard TM, Kompresszor, Elszívó és szűrő berendezés
Elszívó csonk o200 mm – min. 800 m3/h @ 2700Pa



Vissza az elejére

A katalógus pdf formátumú. Gombra kattintva új lapon nyílik meg, lementeni pedig a jobb klikk / mentés másként… lehetőséggel lehet, megnyitás és új ablak felugrása nélkül.

GCC LaserPro Gaia II online katalógus


Figyelem! A táblázatban feltüntetett listaárak tájékoztató jellegűek, nem minősülnek hivatalos árajánlatnak! Fenntartjuk a tévedés jogát!

A forint árak az Euro árfolyamának változásával változhatnak, az Euro árak a gyártó esetleges árváltoztatásáig érvényesek. A gépek forint árai tartalmazzák a szállítási költséget is. A kiegészítők árai csak a géppel együtt szállítva érvényesek, külön rendelve az ár a szállítási költséggel növekszik.

Érvényes 2019. 06. -tól, 329 Ft / € árfolyamig

Gép árai Ár, szállítással együtt
T500 – 60W, RF CO2, 10.600nm – Synrad € 55.644 18.306 eFt + ÁFA
T500 – 80W, RF CO2, 9.300nm – Synrad € 59.237 19.488 eFt + ÁFA
T500 – 100W, RF CO2, 10.600nm – Synrad € 61.932 20.375 eFt + ÁFA
T500 – 150W, RF CO2, 10.600nm – Synrad, vízhűtéses € 65.256 21.469 eFt + ÁFA
T500 – 200W, RF CO2, 10.600nm – Synrad, vízhűtéses € 76.215 25.074 eFt + ÁFA
Leggyakrabban megvásárolt kiegészítők árai Ár, géppel együtt szállítva
Vízhűtő € 1.850 721 eFt + ÁFA
