Lézerforrás fajták

A lézerforrásoknak az idők folyamán sok változata alakult ki, melyek különböző jellemzőkkel rendelkeznek, és különböző feladatokra alkalmazhatóak. Ráadásul a gyártók az egyes fajtákból is sok változatot készítenek, különböző erősséggel, és/vagy a különböző igények kielégítésére egyes tulajdonságok előtérbe helyezésével.
Azonban a GCC gépekbe modelltől függően csak a következő lézerforrások kerülnek beépítésre:

  • CO2 (széndioxid) gáz lézerek,
  • Dióda pumpált Nd:YVO4 (neodimium ionokkal dúsított yttrium ortho vanadát) szilárdtest lézer, és
  • Fiber lézerek

CO2 lézerek

A CO2 lézerek igazán univerzálisan használható lézerek. Teljesítménytartományuk a pár W-tól a több kW-ig terjed. A nagy hullámhosszú infravörös sugaruk elnyelődik, és így munkavégzésre képes rengeteg szerves és szervetlen anyagban. Használják a gyógyászattól kezdve a fémek vágásáig rengeteg területen.

Azonban a GCC gépekbe csak az a kisebb teljesítménykategóriába tartozó, igazán univerzálisan használható modellek vannak beépítve. Legfőbb tulajdonságaikat, és a megmunkálható anyagok körét a teljesség igénye nélkül az alábbi táblázatban lehet látni.

CO2 lézerek
Gerjesztés RF gerjesztés
(nagyfrekvenciás elektromágneses tér gerjesztésű)
DC gerjesztés
(nagyfeszültségű villamos tér gerjesztésű)
Hullámhossz ~9.300 nm ~10.600 nm ~10.600 nm
Teljesítmény tartomány 20, 60W 12 – 200W 80 – 150W
Hűtés Léghűtés, 200W modell vízhűtés Vízhűtés
Megmunkálható anyagok (a teljesség igénye nélkül)
Gravírozható és/vagy vágható anyagok PET (polietilén),
PETE (poliészter),
PTFE (teflon),
PES (poliszulfon),
PP (polipropilén),
PUR (poliuretán),
PC (polikarbonát),
PA (poliamid), nylon,
stb.
papír,
bőr,
klf. textilek,
fa és fakészítmények,
gumi,
ABS,
PVC,
POM (derlin),
PMMA (plexi),
stb.
Csak gravírozható anyagok üveg,
kő,
kerámia, égetett agyag,
PCB (nem nyák marás!),
bakelit,
klf. szerves anyagok,
eloxált alumínium,
stb.
Egyéb megmunkálás szintetikus lakk legravírozás,
szinterezés legravírozás,
kontrasztanyag beégetés acélba, rézbe, alumíniumba,
stb.

Munkavégzés az RF és DC gerjesztésű CO2 lézerekkel

Az RF gerjesztésű CO2 lézerforrások ára magas, – jellemzően több millió forint, – az ilyen lézerforrással szerelt berendezések ezért nyilván drágák.
Élettartamuk viszonylag hosszú, kiváló dinamikus tulajdonságokkal rendelkeznek, – gravírozásra, dinamikus mélységvezérelt megmunkálásra és vágásra egyaránt alkalmazhatóak.
Teljesítményük és áruk rendkívül széles tartományban mozog 12 – 200W-ig. 100W teljesítményig mind léghűtésesek, így nincs szükség külön helyre a hűtéshez. Az elromlott, vagy elhasznált lézerforrás javítható, felújítható.



A DC gerjesztésű, – kialakítása miatt üvegcsövesnek nevezett, – CO2 lézerforrások ára viszonylag alacsony, százezer Forintos kategória.
Az élettartamuk azonban rövid, jelentősen függ az anyagmegmunkálás közbeni be/kikapcsolások számától. Dinamikus tulajdonságaik messze elmaradnak az RF gerjesztésű lézerforrásokétól.
Teljesítményük 80 – 150W között változik. Így kiválóan alkalmasak vágásra. Mind vízhűtésesek, ezért a vízhűtő helyigényével is számolni kell. A hibás, vagy elhasználódott lézerforrás nem javítható, nem felújítható.

RF gerjesztésű lézerforrások esetén szabadon lehet raszteres üzemmódot (soronkénti gravírozás), és vektoros üzemmódot (vonal menti vágás, vagy „karcolás”) alkalmazni, – a lézerforrás élettartama ettől függetlenül hosszú lesz.Azonban a DC gerjesztésű lézerforrások esetén az élettartam a bekapcsolások számától függ.

dc_rf

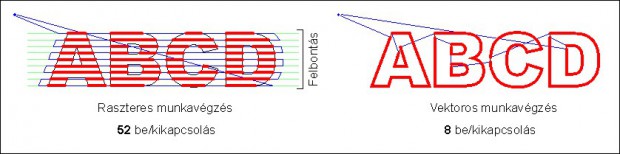

Az ábrán erősen sematizálva látható négy betű gravírozása és vágása. A kék vonal a fókuszkocsi és a híd komplex mozgását ábrázolja, a vörös vonalak a lézerforrás bekapcsolt állapotát ábrázolják. A zöld vonalak a raszteres gravírozás felbontását szimbolizálják.
Látható, hogy ha nagyon alacsony felbontással gravírozunk, akkor is 52-szer kell a lézerforrást bekapcsolni. A valóságban, ha a betűk magassága 1 inch (25,4mm) lenne, és csak igen alacsony 250 lpi (vonal / inch) felbontással gravíroznánk, akkor is kb. 1500-szor kéne a lézerforrást bekapcsolni. Nagyobb méret, vagy nagyobb felbontás esetén ez a szám még nagyobb lenne.
Ellenben vektoros munkavégzéskor akármilyen kicsi, vagy nagy a négy betű mérete, csak 8 bekapcsolásra van szükség.
Ebből érthető, miért rövidíti le a gravírozás a DC gerjesztésű lézerforrás várható élettartamát.


Nd:YVO4 és Fiber lézerek

A rövid hullámhosszú infravörös sugaruk jól elnyelődik fémekben, műanyagokban. Teljesítménytartományuk a pár W-tól a Fiber lézerek kW kategóriájáig terjed. Az iparban elsősorban  jelölésre, az erősebb modelleket fémek vágásra használják. A dióda pumpált Nd:YVO4 lézerek elég nagy hatásfokúak, a gerjesztő diódák élettartama azonban közepes. A Fiber lézerek nagy hatásfokukkal, rendkívül hosszú élettartamukkal és karbantartás mentességükkel az utóbbi években robbanásszerűen terjedtek el, leváltva a kimondottan ipari alkalmazásokban a CO2 és Nd:YAG lézereket.

Azonban a GCC gépekbe csak a kisebb teljesítménykategóriába tartozó modellek vannak beépítve, valamint a vágásra szolgáló gépekbe az erősebb Fiber lézerek.
Legfőbb tulajdonságaikat, és a megmunkálható anyagok körét a teljesség igénye nélkül az alábbi táblázatban lehet látni.

Nd:YVO4 és Fiber lézerek
Lézer fajta Nd:YVO4 Fiber
Hullámhossz 1.064 nm
Teljesítmény tartomány 10W 20, 40, 200W, egyedi rendelés
Impulzus szélesség 1 – 0.01 ms 10 – 200 ns
Impulzus frekvencia 1 – 100 kHz cw – 1 MHz
Hűtés Léghűtés, 200W modell vízhűtés
Felhasználás (a teljesség igénye nélkül)
fémek jelölése,
műanyagok jelölése,
kerámia jelölése,
szénkészítmények jelölése,
bevonatok eltávolítása,
stb.
fémek jelölése,
fémek precíziós gravírozása,
fémek mély gravírozása,
mikromegmunkálás,
fúrás,
precíziós vágás,
rétegkarcolás,
műanyagok jelölése,
kerámia jelölése,
szénkészítmények jelölése,
bevonatok eltávolítása,
stb.
