Lézeres gravírozó – vágó – és jelölőberendezések

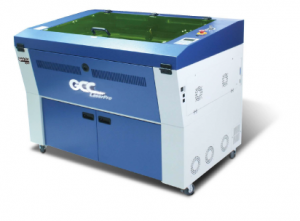

Spirit GLS Hybrid

A GCC felső kategóriás síkágyas kialakítású gépcsaládjának legnagyobb tagja a Sprit GLS. A munkaterülete 860 x 610 mm-es, mely azonban a gyorsulás növelésével kiterjeszthető 960 x 610 mm-re. Az elöl hátul nyitható munkatér ajtók lehetővé teszik munkadarabok áttolását, ezzel tágítva a gép határait. Ezen felül a gép két lézerforrással is rendelkezik: a CO2 lézer a és a fiber lézer együttesen szinte az összes, hétköznapokban használt anyag gravírozását lehetővé teszik.

A kisebb gépek görgős kocsi felfüggesztését kiváltó zárt kialakítású X híd hosszú alkatrész élettartamot és minimális karbantartás szükségletet tesz lehetővé.

A nagy munkafelület, a széles választható lézerforrás paletta, a nagy termelékenység, a rengeteg alap és választható kiegészítő lehetővé teszi, hogy komoly termelés számára is megfelelő géphez jussunk. A gép képes elszívó és kompresszor, vagy mágnesszelep vezérlésére, így azokat nem kell külön kapcsolgatni.

A kezelés a felhasználóbarát kijelzőnek és gomboknak, – valamint a jól megszerkesztett meghajtó programnak köszönhetően nagyon egyszerű. Csak a CorelDRAW programot kell alaposan ismerni, hogy kiaknázhassuk a gépben rejlő lehetőségeket.



  • Tulajdonságok
  • Opcionális kiegészítők
  • Műszaki adatok
  • Online katalógus
  • Árak

Lézerforrás:

RF CO2 lézerforrás, 10.600nm
RF CO2 lézerforrás, 9.300nm
Fiber lézerforrás

Lézerforrásokról bővebben

Gépkialakítás:

Síkágyas gép

Gépkialakításokról bővebben

Funkció:

Gravírozó és vágógép

Gépek funkciójáról bővebben


Autofókusz - C180 Spirit

SmartPin Autofókusz
Az autofókusz szonda segítségével egyetlen gombnyomással egy adott tárgy felületére fókuszálhatunk. A gép pont abba a magasságba mozgatja a tárgyasztalt, hogy a ráhelyezett tárgy felülete a fókuszlencse által fókuszált lézersugár nyaláb fókuszpontjának magasságába essen. Természetesen van lehetőség kézi asztalmagasság állításra is.
Ez a fajta autofókusz szonda kézzel, egy mozdulattal felhelyezhető, vagy levehető, így nem akad bele soha semmibe.


Drag_N_Engrave új

Drag & Engrave funkció
A fókuszkocsi és a híd kézzel bárhová mozgatható. Ha a vörös pozícionáló lézer segítségével a kocsit és a hidat egy kívánt pontra húzzuk és a meghajtó programban a relatív vagy a center pozícionálást választjuk, akkor a gép ettől a ponttól kezd el gravírozni, vagy a gravírozás középpontja lesz ez a pont. Ennél egyszerűbb nem is lehetne. Természetesen lehetőség van abszolút pozícionálásra is.


Nullpont beállítás

Többféle pozícionálási mód
A vezérlő programból könnyedén lehet kiválasztani a legmegfelelőbb pozícionálási módot. Lehet alkalmazni abszolút pozícionálást, egzakt nullpont eltolást, vagy a gép Drag & Engrave funkciójának kihasználásával relatív vagy center pozícionálást.


SmartCenterTM

SmartCenter funkció
Egy tárgy felületének középpontját automatikusan meghatározza a gép, ha előtte a Drag & Engrave funkció segítségével ráállunk a tárgy négy jellegzetes szélsőpontjára. Nem kell méricskélni és jelölni, nem kell saccolni.


DC szervó motorok - Venus

DC Szervomotorok
A motorok által nyújtott nagy gyorsulás és lassulás termelékeny munkavégzést eredményez. A nagyon finom zárthurkú szabályozás is hozzájárul a kiváló minőségű munkavégzéshez.


SmartActTM

SmartAct TM (Szabadalmaztatott)
A funkció aktiválásával a gyorsulás és a gyorsítási lassítási szakaszok hossza és helyzete is megváltozik, miáltal hamarabb lesz kész a munka. Ehhez persze kell a lézerforrás szofisztikált vezérlése is.


DuraGuide

DuraGuide
A nagyon merev Y híd, az új Kevlar bordásszíj, a szíj beépítése és a híd kialakítása által pormentesen lezárt lineáris csapágyazás, és persze a DC szervó motorok együttesen mind hozájátulnak a kiválló gravírozási minőséghez még nagy sebességek esetén is.


TrueImage

TrueImage
A szabadalmaztatott TrueImage gravírozási funkció segítségével élénk képek készíthetőek a különlegesen megtervezett lézervezérlési algoritmusnak köszönhetően. Mindehhez szükség van a fókuszkocsi nagyon precíz mozgatását végző szervo mozgatási rendszerre is.


3D és bélyegző üzemmód

3D és vállképzés funkció
A több paraméterrel szabályozható vállképzésnek köszönhetően automatikusan lehet a polimeres bélyegzőkészítés során kialakuló vállal teljesen azonos ferde támasztóvállat kialakítani lézergravírozással. Így könnyedén lehet bélyegző gumikat készíteni, akár 4pt betűmérettel is.
A 3D funkcióval egy szürkeárnyalatos vezérlőkép segítségével domborműveket lehet készíteni. (A vezérlőkép elkészítéséhez valamilyen, erre alkalmas program szükséges, például: Type3D.)


Egységes felhasználóbarát kezelőfelület

Felhasználóbarát kezelőfelület
Ma már minden LaserPro modell a felső kategóriás Spirit gépcsalád kezelőfelületével van felszerelve.
A kijelzőn minden munkaparaméter egyszerre látszik. A menürendszer logikus felépítésű. A legtöbb funkciónak dedikált gombja van, így nem kell a menüben keresgélni. Bizonyos, munkavégzéstől függő funkciók pedig a négy funkciógombbal érhetőek el azonnal.


Nyitható első és hátsó munkatér ajtó
Az ajtók nyitásával a munkakamra méreténél hosszabb tárgyakat is be/át lehet tolni a munkatérbe. Szintén hasznos ez a kialakítás, ha nagyon hosszú tekercses anyagokat kell megmunkálni.


Nyitható felső burkolat - Spirit

SmartLid
A gép felső része a felső munkakamra ajtóval egyben felnyitható. Így egyszerűen hozzá lehet férni a mechanikához, könnyedén lehet tisztítani a pályákat, görgőket és az optikai alkatrészeket.


Munkatér LED világítás - Spirit

LED lámpás munkatér világítás
A lámpa a munkatér burkolat (SmartLid) két oldalába van beépítve, így teljesen megvilágítja a munkaasztalt, de nem vakítja el a kezelő szemét. Mivel a világítás LED sorral van megoldva, alig fogyaszt energiát, és nem ég ki.


Kulcsos kapcsoló és vészleállító

Kulcsos kapcsoló és vészleállító
A gép csak a kulcsos kapcsoló elfordítása után üzemel, így üzemi környezetben megakadályozható, hogy a gépet olyanok használják, akik nincsenek annak kezelésére betanítva, és esetleg balesetet szenvedjenek. Szintén hasznos ez a funkció, ha a gépet hobbi célra vásárolják meg, és gyerekek is vannak a családban.
A gép tetejére épített vészleállítóval bármilyen probléma esetén azonnal le lehet állítani a lézerforrás és a mozgatórendszer működését.


RF gerjesztésű CO2 és Fiber lézerforrás
Az Spirit GLS Hybrid gépbe két lézerforrás van beépítve, egy RF gerjesztésű a gyakran gravírozott anyagok (műanyag, fa stb) gravírozáshoz és egy Fiber lézerforrás fémek jelöléséhez.



ROSH_pbfree

RoHS megfelelőség
A GCC, mint felelősségteljes gyártó, mindig is elkötelezett híve volt a környezet megóvásának. Ezért az általa gyártott berendezések teljesen megfelelnek az Európai Parlament 2002/95/EC, veszélyes anyagok korlátozásáról szoló direktívájának (RoHS: Restriction of Hazardous Substances).

Vissza az elejére

Méhsejtes vágóasztal

Méhsejtes vágólap
A munkaasztalra helyezhető méhsejt szerkezetű vágólappal a vágási munkák minősége javítható. A nagyon vékony élekről nem verődik vissza a lézersugár, így nem olvad, barnul a vágott lemez alja. Ráadásul a keletkezett égéstermékek lefelé való elvezetését is segíti a vágólap kialakítása.


SmartBoxTM - Spirit GLS

Fiók kialakítású SmartBox TM
A vágódoboz egy mozdulattal kihúzható a helyéről, így könnyen lehet takarítani, könnyen lehet a bele hullott kivágott darabokat eltávolítani. Hasonlóan, mint a többi géphez opcionálisan kapható SmartBox TM esetén, itt is lehet alkalmazni szabadon elhelyezhető távtartó lemezeket. A méhsejtes vágólapot is rá lehet fektetni. Rendelkezik alsó elszívással is.


SmartAirTM

SmartAir TM fúvó csőr
A fókuszkocsi alján egy rövid fúvócsőr található minden LaserPro síkágyas gép esetén. Ez jól alkalmazható a legtöbb esetben. A hosszabb SmartAir TM csőrre akkor van szükség, ha közvetlenül a fókuszpont közelébe kell levegőt, vagy drága védőgázt fújni.


Forgató berendezés

Forgató berendezés
Az Y tengely működését átvevő R tengely segítségével forgástestek felületére lehet gravírozni, vagy vékony falú hengeres tárgyakat palást mentén vágni. Figyelem! A fókuszlencsétől és a géptípustól függően változó, maximum 180 mm átmérőjű, 450mm hosszú, legfeljebb 7 kg tömegű tárgyakat lehet a forgató berendezéssel megfogni.


AAS kontúrvágó
Az előnyomott médiákon könnyedén lehet kontúrvágásokat végezni az AAS rendszer segítségével. A plotter képes pozicionáló jelek alapján a pozíció és méret torzulások, és a befűzési szögeltérések kompenzálására. Így mindig ott vág ahol kell, a legösszetettebb kontúrokat is követve. Figyelem! A munkaterület lecsökken.


Autofeeder

Tekercsanyag továbbító
A géphez csatlakoztatható tekercsesanyag leeresztő és felcsévélő működése automatikus, a munkavégzéshez van szinkronizálva. Jól alkalmazható tömegtermelés esetén.


G-Cut szoftver

G-Cut program
A program több, a professzionális vágást segítő funkciót biztosít, például be/kivezető szakaszok hozzáadása, szabad anyagfelületen a vágás legoptimálisabb elrendezése, stb.

Kivezérlő interfész kártya
A gép vezérlőpaneljére csatlakoztatható kivezérlő kártya segítségével a gép képes külső eszközöket vezérelni, vagy tőlük jeleket fogadni.


SmartGuard

SmartGuard TM
Az infravörös érzékelő azonnal leállítja a gép működését, ha a minimálisnál nagyobb lángképződést észlel. Ezzel a kiegészítővel még biztonságosabbá tehető a gravírozás és a vágás, különösen a plexi vágás.


Kompresszor

Kompresszor
A halk, gondozásmentes kompresszor elegendő levegőt szolgáltat a gép légbefúvás rendszerének használatához, mely segítségével megakadályozható a lángképződés, elfújható a munkapontból a por, és hosszabb ideig tisztán tartható a fókuszlencse alja.


Elszívó

Elszívó és szűrőberendezés
Minden CO2 lézerforrással felszerelt gép esetén szükség van a munkakamrából a keletkezett égéstermékek elszívására. Kínálatunkban többféle elszívó és szűrőberendezés szerepel a legkisebbtől a nagy erős vágógépeket kiszolgáló modellekig.

Külső állapotjelző
Egy olyan jelzőfény, ami villog a munkafolyamat befejezése után. Ideális olyan munkakörnyezetben, ahol nehezen hallható a befejezés jelzőhangja.

Vissza az elejére

Figyelmeztetés! A GCC fenntartja magának a jogot, hogy a gépek specifikációját bármikor, előzetes értesítés nélkül megváltoztassa, ezért a táblázatban szereplő adatok tájékoztató jellegűek. Továbbá a legnagyobb körültekintésünk ellenére is előfordulhatnak gépelési hibák. Ezért komoly érdeklődés esetén, kérjük, kérdezzen rá a sarkalatos adatok helyességére!

Modell

Spirit GLS Hybrid

Választható lézerforrások, és a gép tápellátása
Választható lézerforrások 30 – 100W, RF gerjesztésű, zárt CO2 lézerforrás, 10.600nm hullámhossz
20, 60W RF gerjesztésű, zárt CO2 lézerforrás, 9.300nm hullámhossz
20/30/50W Fiber lézerforrás
Hűtési rendszer Léghűtés, 15° – 30° környezeti hőmérséklet mellett
Tápellátás 100 – 240 V / 50 Hz váltakozó feszültség
Maximális teljesítményfelvétel 2000 – 4400 W, lézerforrástól függően
Méretek
Munkaterület X: 860 mm, kiterjesztve: 960 mm / Y: 610 mm
Asztal méret X: 1025 mm / Y: 705 mm
A behelyezhető legnagyobb munkadarab Minden ajtó zárva – X: 990 mm / Y: 632 mm / Z: 182 mm
Első/hátsó ajtó nyitva – X: 990 mm / Y: tetszőleges / Z: 172 mm
A gép méretei Szélesség: 1365 mm / mélység: 880 mm / magasság: 1010 mm
Mozgatási rendszer és kontrol
Motorok X, Y tengely: DC szervó motorok, Z tengely: léptető motor
X – tengely maximális sebessége 2 m/s
Lézererő kontrol 0,1 – 100%, 16 színhez rendelhető beállítás
Sebesség kontrol 0,1 – 100%, 16 színhez rendelhető beállítás
Felbontás 125, 200, 250, 300, 380, 500, 600, 760, 1000 dpi
Pontosság jobb mint 0,254 mm a teljes munkaterületen vagy 0,1% az elmozduláshoz viszonyítva
Felszereltség és jellemzők
Fókusz lencse Alapfelszereltség: 2″, rendelhető: 1.5″, 2.5″, 4″
Z – tengely beállítás Automatikus vagy kézi fókuszálás
Számítógépes kapcsolat LPT vagy USB
Memória 32 MB
Kijelző 4 soros LCD panel: aktuális fájlnév, munkaidő, lézererő, sebesség, beállítások, diagnosztika, stb.
Munkakamra lézerbiztonsági osztálya Class 2, a folyamatosan működő pozicionálást segítő vörös lézerpointer miatt
Alapfelszereltség Automatikus fókusz, pointer, légbefúvás, 3D és bélyegző készítő üzemmód
Választható kiegészítők Méhsejtes vágólap, SmartBox TM, SmartAir TM, Forgató berendezés, Jelzőfény, Tekercsanyag továbbító, G_Cut program, Printszerver, SmartMemory TM, SmartGuard TM, Kompresszor, Elszívó és szűrőberendezés
Elszívó csonk o100 mm



Vissza az elejére

A katalógus pdf formátumú. Gombra kattintva új lapon nyílik meg, lementeni pedig a jobb klikk / mentés másként… lehetőséggel lehet, megnyitás és új ablak felugrása nélkül.

GCC LaserPro Sirit GLS online katalógus


Figyelem! A táblázatban feltüntetett listaárak tájékoztató jellegűek, nem minősülnek hivatalos árajánlatnak! Fenntartjuk a tévedés jogát!

A forint árak az Euro árfolyamának változásával változhatnak, az Euro árak a gyártó esetleges árváltoztatásáig érvényesek. A gépek forint árai tartalmazzák a szállítási költséget is. A kiegészítők árai csak a géppel együtt szállítva érvényesek, külön rendelve az ár a szállítási költséggel növekszik.

Érvényes 2019. 06. -tól, 329 Ft / € árfolyamig

Gép árai Ár, szállítással együtt
Spirit GLS Hybrid-30W, RF CO2, 10.600nm – Synrad V30 vagy Coherent € 22.534 7.413 eFt + ÁFA
Spirit GLS Hybrid-40W, RF CO2, 10.600nm – Synrad Ti40 vagy Coherent € 25.076 8.250 eFt + ÁFA
Spirit GLS Hybrid-60W, RF CO2, 10.600nm – Synrad € 30.174 9.927 eFt + ÁFA
Spirit GLS Hybrid- 80W, RF CO2, 10.600nm – Synrad Ti80 € 34.666 11.404 eFt + ÁFA
Spirit GLS Hybrid- 100W, RF CO2, 10.600nm – Synrad T100 € 38.259 12.587 eFt + ÁFA
Spirit GLS Hybrid 20RMZ Fiber € 37.361 12.291 eFt + ÁFA
Spirit GLS Hybrid 30RMZ Fiber € 40.055 13.178 eFt + ÁFA
Spirit GLS Hybrid 50RMZ Fiber € 49.937 16.429 eFt + ÁFA
Spirit GLS Hybrid-30V/20RMZ , RF CO2 / Fiber € 49.038 16.133 eFt + ÁFA
Spirit GLS Hybrid-30V/30RMZ , RF CO2 / Fiber € 51.733 17.020 eFt + ÁFA
Spirit GLS Hybrid-30V/50RMZ , RF CO2 / Fiber € 61.615 20.271 eFt + ÁFA
Spirit GLS Hybrid-40V/20RMZ , RF CO2 / Fiber € 51.733 17.020 eFt + ÁFA
Spirit GLS Hybrid-40V/30RMZ , RF CO2 / Fiber € 54.428 17.906 eFt + ÁFA
Spirit GLS Hybrid-40V/50RMZ , RF CO2 / Fiber € 64.310 21.157 eFt + ÁFA
Spirit GLS Hybrid-60Ti/20RMZ , RF CO2 / Fiber € 55.327 18.202 eFt + ÁFA
Spirit GLS Hybrid-60Ti/30RMZ , RF CO2 / Fiber € 58.022 19.089 eFt + ÁFA
Spirit GLS Hybrid-60Ti/50RMZ , RF CO2 / Fiber € 67.903 22.340 eFt + ÁFA
Spirit GLS Hybrid-80Ti/20RMZ , RF CO2 / Fiber € 59.818 19.680 eFt + ÁFA
Spirit GLS Hybrid-80Ti/30RMZ , RF CO2 / Fiber € 62.513 20.566 eFt + ÁFA
Spirit GLS Hybrid-80Ti/50RMZ , RF CO2 / Fiber € 72.394 23.817 eFt + ÁFA
Spirit GLS Hybrid-100Ti/20RMZ , RF CO2 / Fiber € 63.411 20.862 eFt + ÁFA
Spirit GLS Hybrid-100Ti/30RMZ , RF CO2 / Fiber € 66.106 21.748 eFt + ÁFA
Spirit GLS Hybrid-100Ti/50RMZ , RF CO2 / Fiber € 75.988 24.999 eFt + ÁFA
Leggyakrabban megvásárolt kiegészítők árai Ár, géppel együtt szállítva
Forgató berendezés € 684 219 eFt + ÁFA
Vágórács € 432 138 eFt + ÁFA
Kompresszor € 252 81 eFt + ÁFA
PowerFilter 1200 elszívó és szűrőberendezés € 1.267 405 eFt + ÁFA



Vissza az elejére
